刹车踏板支架引发热议:抛开结构谈材料,都是片面解读

0000-00-00

一脚紧急制动,令刹车踏板后方的支架走入大众视野。

懂车帝上线的多款车型刹车踏板测试及拆解视频中,支架发生断裂的镜头引发热议。看到该画面,不少人会产生疑问:采用塑料材质的支架,强度是否达标?

视频内同款零部件的横向对比,还引出另一重思考:即便原材料相近,壁厚、加强筋布置与支撑点位存在差异,零件的承载能力会产生多大差距?

这个隐藏在踏板后方的构件,值得从结构设计层面重新剖析。

同样是塑料,支架的差别在哪里

视频中将多款踏板总成集中摆放,对比转轴周边支撑结构、局部壁厚与加强筋设计。外观上的各项差异,恰好为理解受力规律提供切入点。

踩踏产生的作用力,会经由踏板、转轴与支架传递至固定点位。沿着这条传力路径,支撑承载区域与应力集中的连接位置,都由结构形态所决定。

可以类比为采用同种材料制作两把座椅:椅腿的连接方式、横撑的布设位置,都会影响椅子承载能力。支架设计也是相同原理。

材料本身的性能,需要依托合理结构才能充分发挥。评判零件可靠性,必须综合材料属性、结构形式以及实际使用工况一并考量。

一条加强筋,能改变多少

如果转轴附近需要更好的支撑,增加加强筋是否有效?局部加厚会带来多大变化?调整连接处的形状,能不能让受力更均匀?

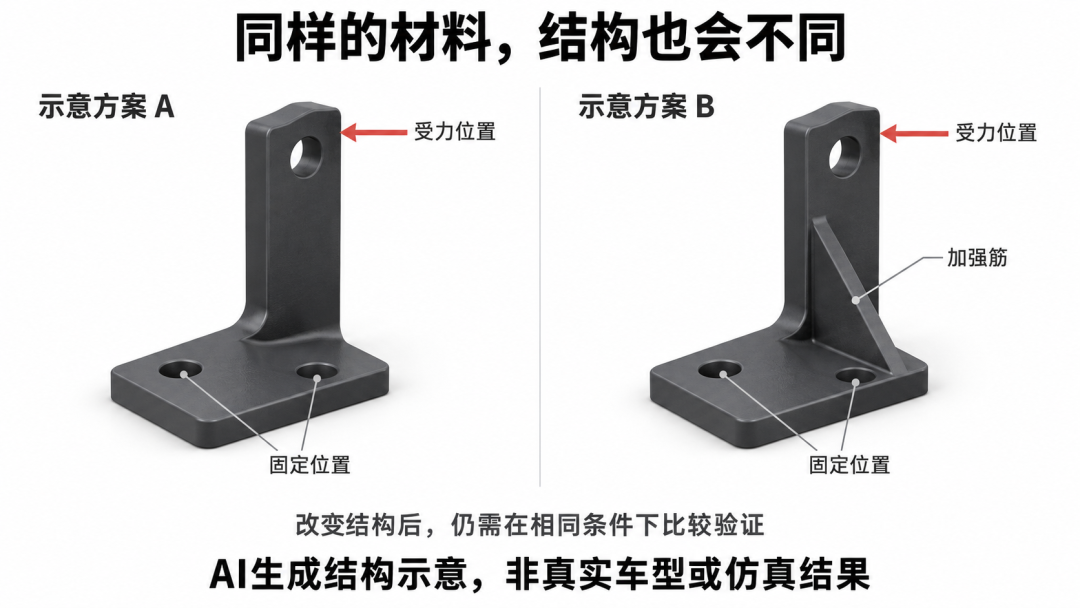

通用支架结构示意。增加加强筋后,仍需在可比条件下验证受力表现。

这些都是可以继续验证的问题。加强筋的位置和方向不同,带来的效果可能不同;增加材料,也要兼顾重量、空间和制造要求。

仅凭“看起来更厚、更结实”,很难知道改动是否达到了预期。设计人员需要一种方式,把不同方案放到可比的条件下,看看力传到了哪里、零件怎样变形。

把疑问带进模型,先比较再决定

此时,结构仿真便可融入设计环节。

以一款演示用踏板支架方案为例,工程师依托SOLIDWORKS Simulation,可在三维模型内定义材料、约束与载荷,对零件开展带明确边界条件的“虚拟加载测试”。

应力云图能够定位应力集中区域,位移结果可直观展示形变状态。由此,哪些区域需要补强、哪些点位需开展实体试验,便拥有了具象的分析依据。

SOLIDWORKS Simulation和SOLIDWORKS三维设计环境深度集成。调整加强筋、壁厚或是支撑点位后,可基于更新后的模型重跑仿真,在统一载荷、约束与分析参数下,对比不同设计方案的性能差异。

如此一来,每一轮设计调整都配套对应的仿真验证,让“改动位置、改动缘由”清晰可查,也为后续实物样件测试锁定验证重点。

从一个小支架,开始验证设计

这套思路同样适用于设备底座、连接件等承载零件。设计阶段多比较一个方案,就多一份了解结构表现的机会。

仿真结果需要合理的输入条件,也需要与实物测试配合。对于玻纤增强塑料等材料,还要按分析需要考虑纤维方向、成型工艺等因素。

这次踏板讨论让更多人关注到零件背后的结构。对于设计团队,值得继续追问的是:在做出样件之前,能否先把关键受力位置和结构方案比较清楚? SOLIDWORKS Simulation 为这样的设计验证提供了工具。

你还想了解哪些零件背后的结构设计?欢迎留言交流。
