【技巧分享】DraftSight 如何计算二维线条面积？

2024-12-09

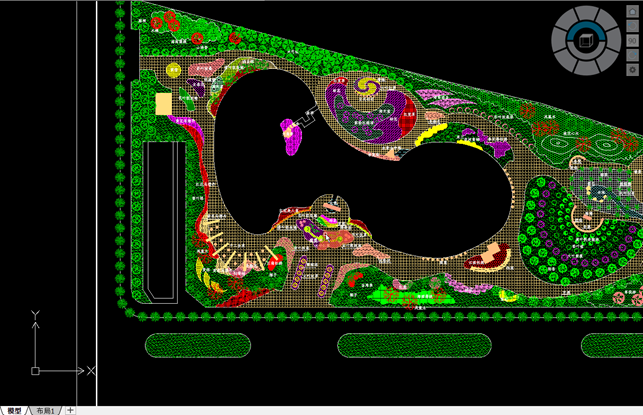

我们在使用 DraftSight 设计机械摆放布局图或者建筑装修施工图的过程中，通常需要计算占地面积。很多时候我们计算面积的方式都是通过人工使用计算机的方式去计算，那么其实我们的 DraftSight 就有计算面积的方法，那么接下来我们将通过 DraftSight 来计算下面图示中的湖的总面积（如图1）。
图1

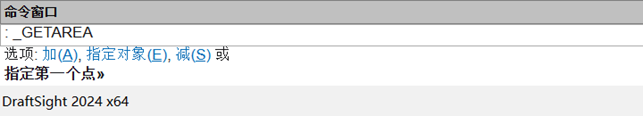

接下来我们就可以通过【工具>查询>计算面积】来获得中心湖的面积。这个时候我们会发现点击查询后我们的命令窗口中出现了三个选项（如图2）。
图2

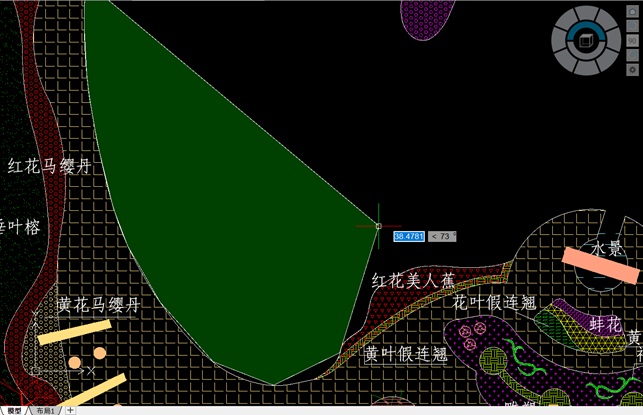

首先我们可以看到我们的鼠标变成描点形式，那么命令窗口中的加（A）和减（S）就很好理解了，通过一开始我们的描点形式将其选择所需的空间后我们可以在通过加或者减来添加或去除图形以外的面积。那么我们通过描点绘制的时候发现，我们的湖是通过多条样条曲线组成的，我们在通过描点的方式进行绘制难度太大，而且容易造成误差，导致边界未选取到位（如图3）。
图3

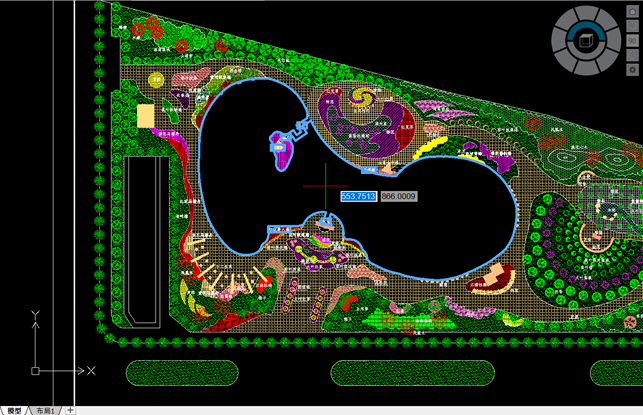

我们可以看到在我们的拐角处我们有边界未被选取进去，那么我们这边该怎么办呢？这个时候我们就需要边界区域的命令了，我们点击绘制>边界区域，选择我们的湖。系统将自动拾取我们的湖中区域。从而形成一个封闭的空间（如图4）。
图4

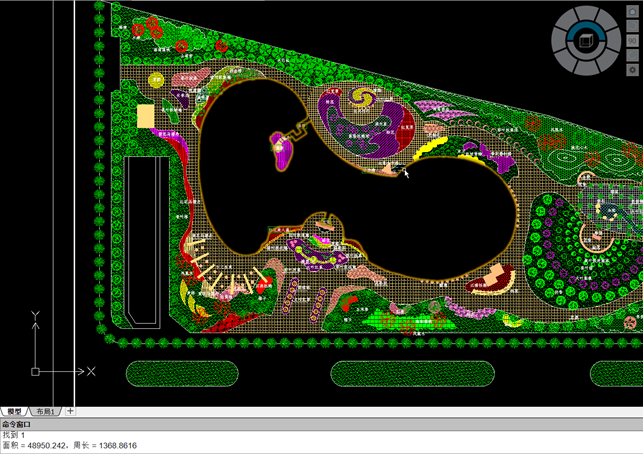

那么行程区域后我们就可以通过查询面的方式进行计算面积，与此同时我们通过边界区域的命令创建的图形也会自动的将我们的湖心岛排除在外，我们就不需要再通过减去湖心岛的命令来获得湖的面积，那么接下来我们通过指导对象的方式获取到湖的面积（如图5）。
图5

以上就是我们通过查询面积的方面获得我们湖的面积为面积 = 48950.242，周长 = 1368.8616。
