SOLIDWORKS 2026仿真升级，三大维度究竟有何“秘密武器”？

2025-12-02

SOLIDWORKS 2026新版本从多个方面对仿真分析的功能做了提升！今天，就让我们从SOLIDWORKS Simulation、SOLIDWORKS Plastics、SOLIDWORKS Flow Simulation三个维度，探索SOLIDWORKS 2026的仿真新功能吧！

Part.01 SOLIDWORKS Simulation

01 梁单元受力选项

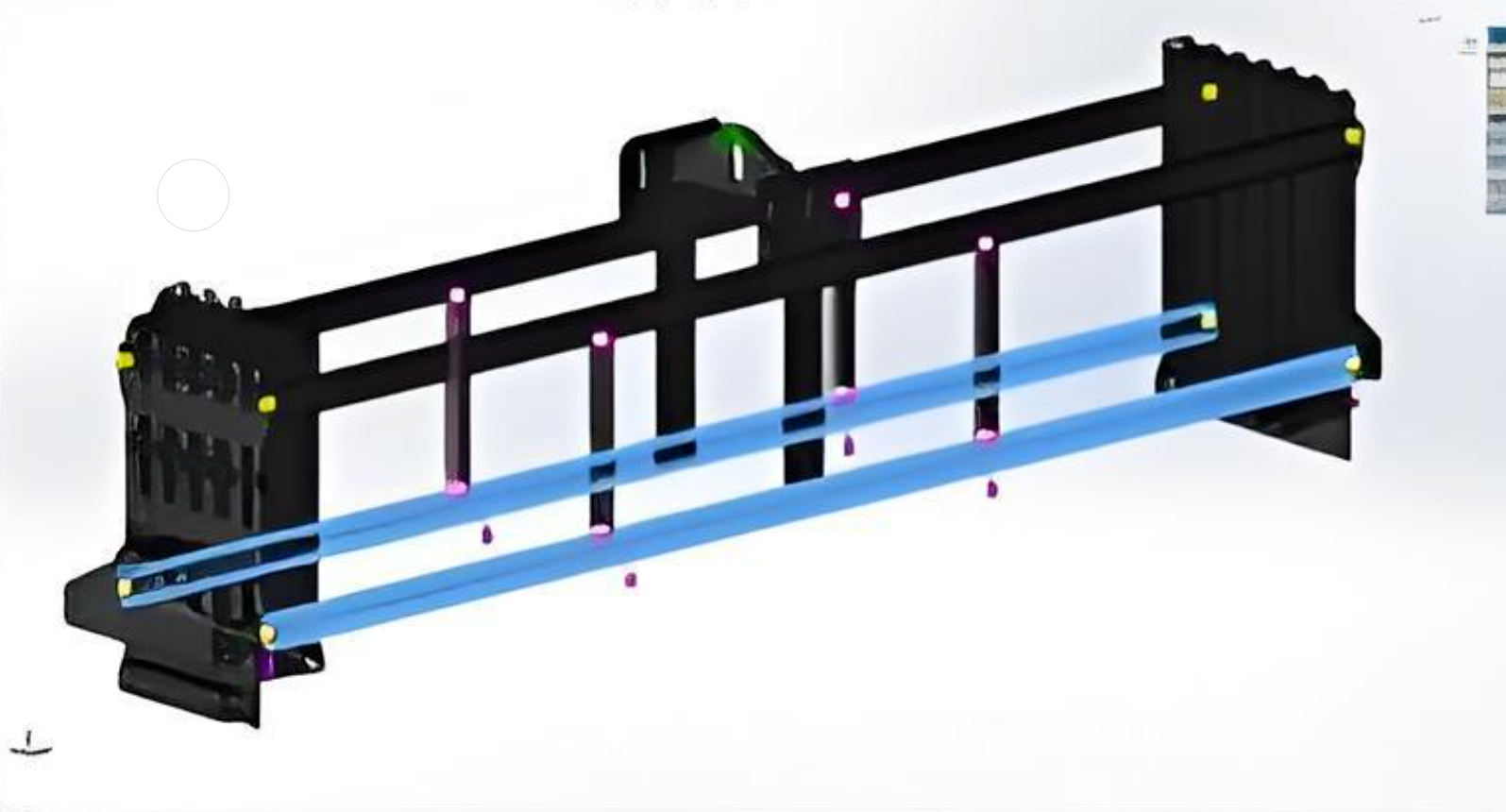

● 为梁单元施加载荷时，现可选择按单项 (Per Item) 或总量 (Total) 方式定义；

● 从而在结构仿真中实现更精确的控制；

优势： 载荷定义灵活性更高，有助于提升建模效率。

02 随机振动分析中的销钉连接器力结果

● 现可在随机振动仿真中提取详细的销钉连接器力数据；

● 可获得完整的力分解结果，包括剪力、轴向力、弯矩和扭矩；

优势： 提升振动环境中销钉连接的设计精度，并简化其分析流程。

03 角位移绘图选项

● 角旋转结果现可选择以度或弧度为单位绘制，为位移数据的显示和解读提供了更大灵活性；

优势： 角度测量单位可选，能够符合您的工程标准和项目要求。

04 有效性检查功能增强

● 针对材料缺失、网格控制无效和夹具定义不完整的情况，提供更清晰的异常提示，从而提升仿真可靠性；

● 现在，用户可一键取消报告选择、更快访问应力诊断工具，并接收更简洁的验证信息，从而显著加快问题解决；

优势： 提供更清晰、更快速的诊断功能来解决设置问题，从而提升仿真精度与速度。

05 壳单元功能增强

● 用户现可通过设置厚或薄壳定义的全局默认值，节省设置时间；

● 还可在壳单元边线上指定分布式远程载荷/质量；

优势： 简化设置过程，并提升复杂壳结构的建模精度。

06 响应频谱中的远程质量

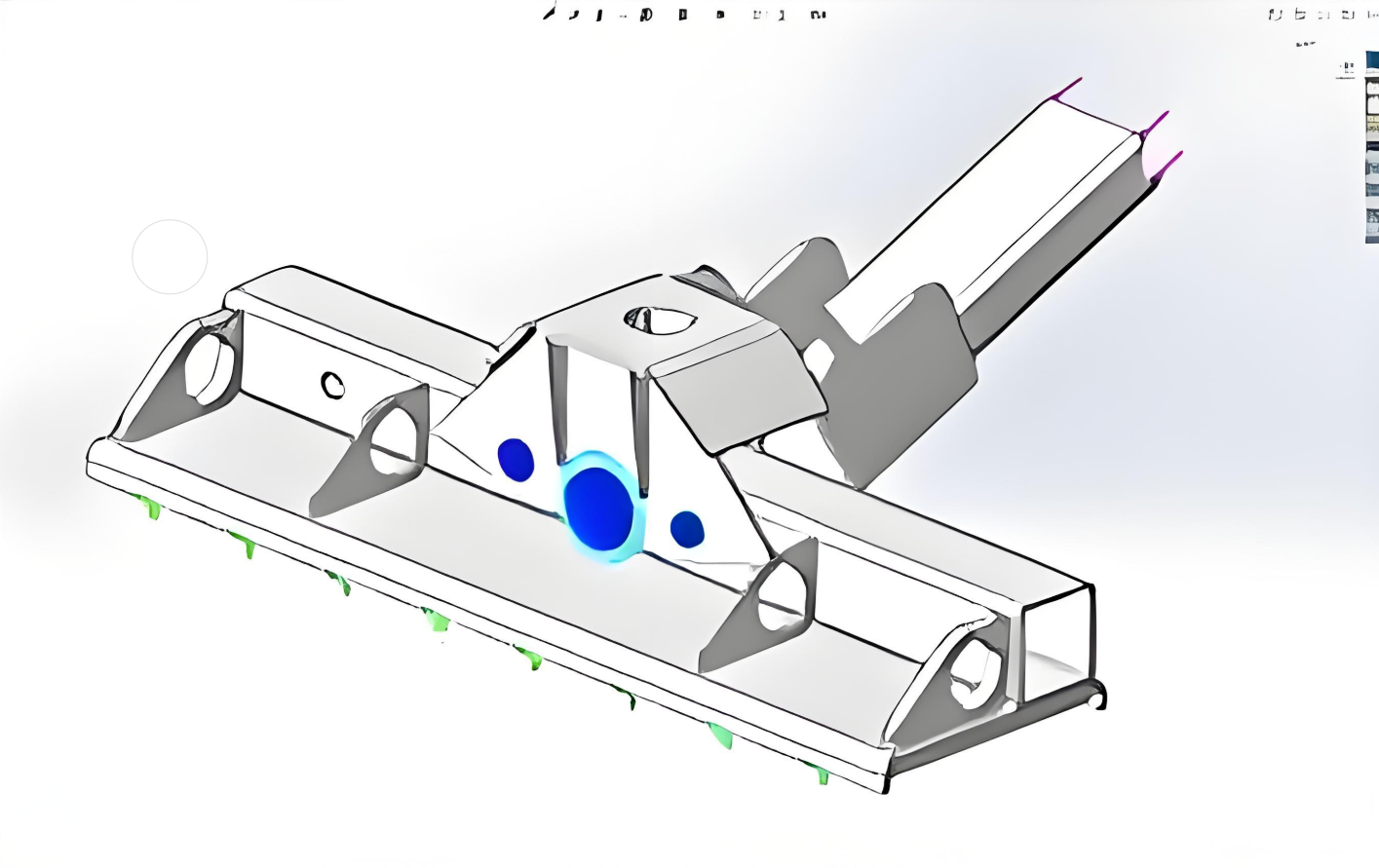

● 现可将远程质量作为响应频谱分析的一部分；

● 可将未包含在网格中的零部件质量作为外部载荷施加到结构上，从而精确模拟这些零部件产生的力学效应；

优势： 用户可使用远程质量替代物理零部件，从而优化仿真设置。
0

Part.02 SOLIDWORKS Plastics

01 后处理功能增强

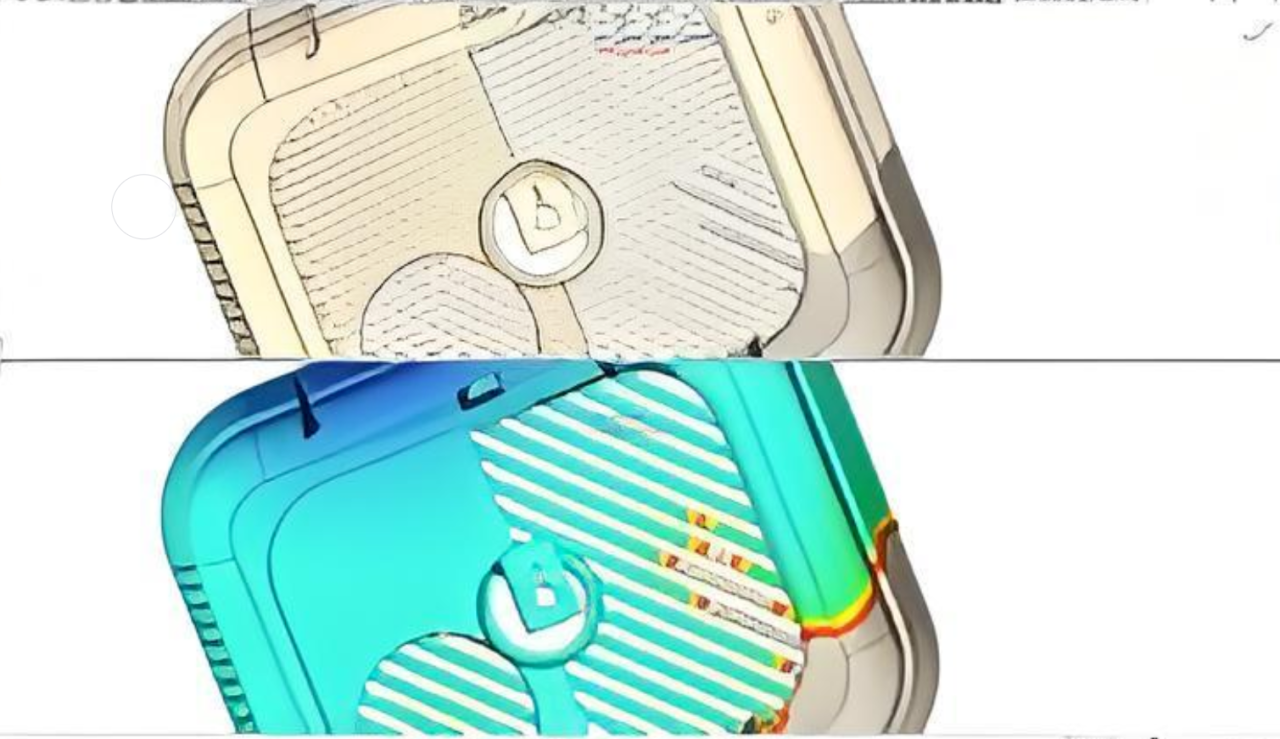

● 现可在填充仿真结果中查看新增的"未填充体积"图，以及短射预测结果；

● 轻松识别因材料注射不充分而残留的未填充区域；

优势： 可同时识别材料未充分填充区域和短射预测结果。

02 基于边线的排气口定义

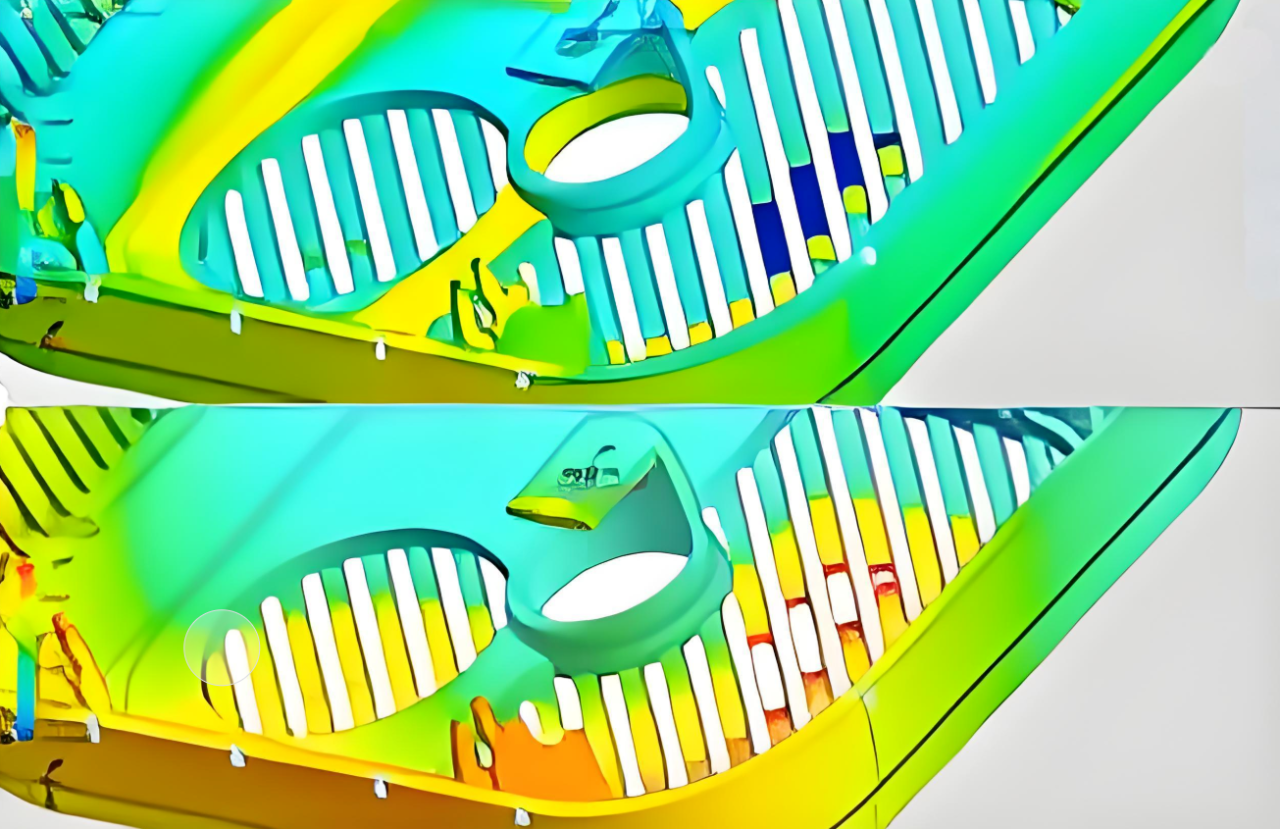

● 现可直接在模型边线上定义排气口边界条件，进行更真实的排气分析；

● 可在型腔和冷流道系统域中同时应用排气口，从而更准确地反映模具行为；

优势： 现支持直接在模型边线上定义排气口边界条件，以提升仿真真实度。

Part.03 SOLIDWORKS Flow Simulation

01 薄缝填充功能

● 可使用指定材料自动填充薄缝隙，实现更真实的热建模效果；

● 用户可定义厚度阈值，以准确仿真实际装配体；

优势： 可更精确地获得热传递路径，特别是在紧密排列或粘接的组件中。

02 组件浏览器：新增列

● 现可直接在组件浏览器中查看所有组件温度和表面热源的汇总信息；

● 一目了然，快速完成热评估；

优势： 可高效识别过热组件或热量分布不均的区域。
