想知道如何通过 SOLIDWORKS Design 设计出完美的圣诞树铃铛吗？请参考这份由SOLIDWORKS专家- Jade Wilson所制作的创作教学攻略，一起来学习！ 现在，就跟着这份创作教学攻略，一起开启设计之旅吧！先来欣赏一下参赛作品的渲染图，无论是形状、功能、图案还是比例，都尽显巧思。接下来，就为大家详细拆解建模与动画设计步骤。 |
 |

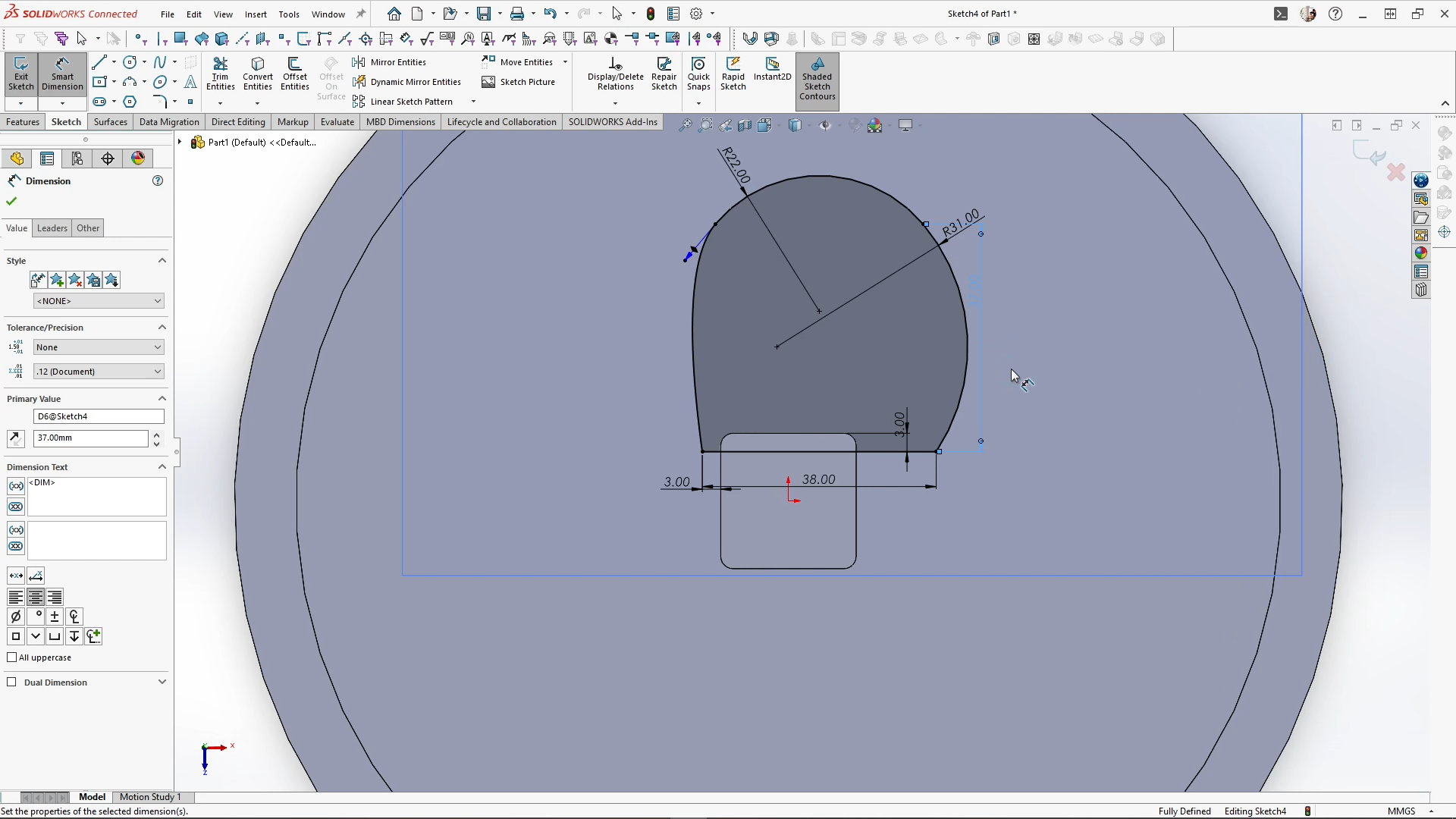

叶子建模：精准绘制，奠定基础● 创建基础平面：在SOLIDWORKS Design零件档案中完成树干挤出后，选择树干挤出后的上表面，在其下方50毫米处添加新平面，并翻转偏移量。 ● 绘制叶子草图：叶子的形状至关重要，必须精准绘制，否则后续排列时会出现重叠问题。草图要与中心树干重叠，因为叶子要插入树干中。同时，要完全定义草图，添加两条弧线和样条函数之间的所有切线关系。 ● 挤出叶子：将绘制好的叶子草图挤出2毫米，保持未合并状态，让各个实体保持独立。 |
 |

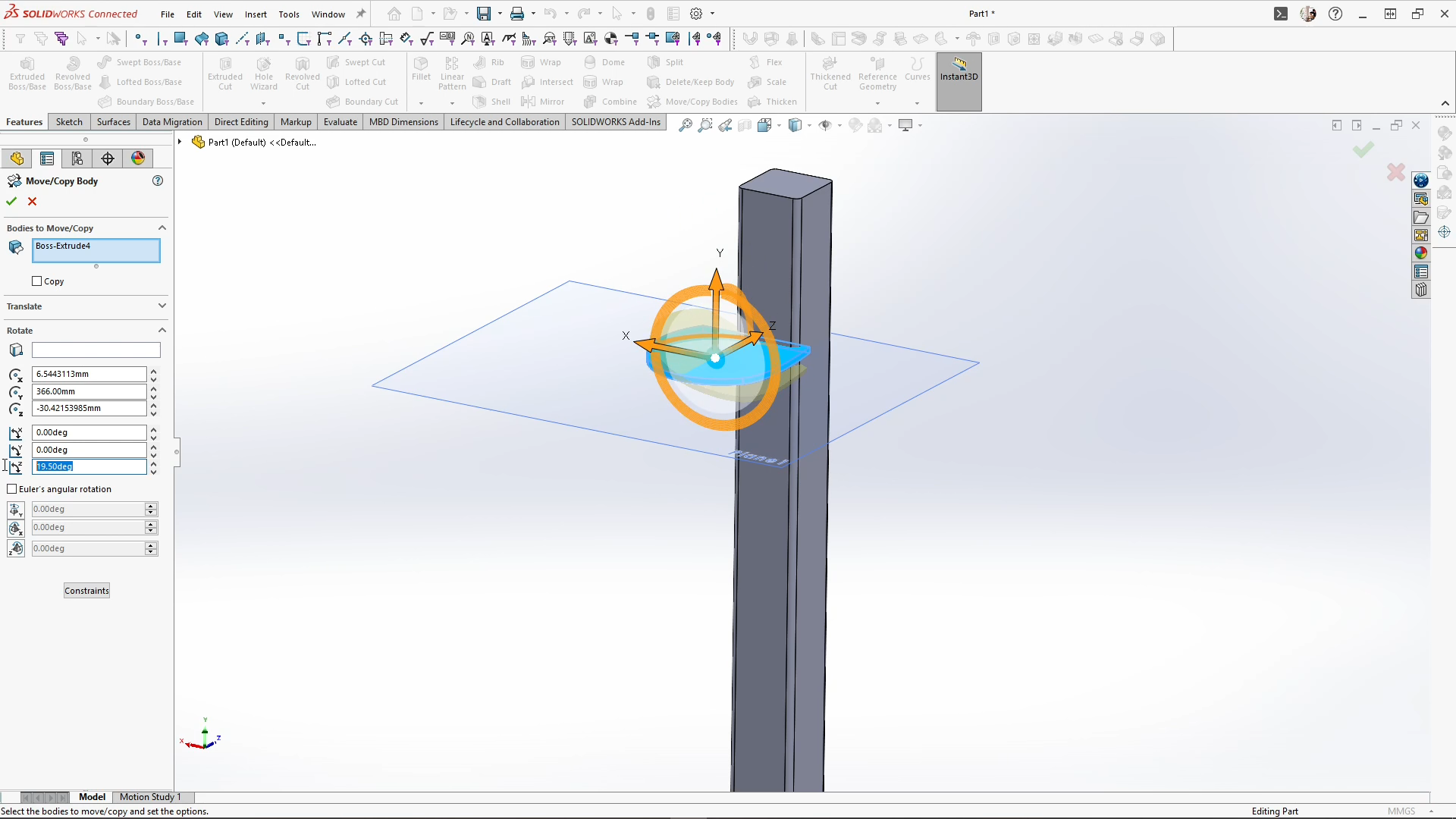

叶子旋转与柔化：打造自然形态● 第一次旋转：使用移动/复制实体功能，选择叶子实体，确保不勾选复制框，只移动现有实体。沿着Z轴旋转该实体18度。 ● 第二次旋转：再次使用移动/复制实体功能，这次以直边为参考，输入35度旋转叶子。注意旋转顺序，否则叶子位置会出错。 ● 柔化叶子：用圆角柔化叶子外观，在每个尖角添加圆角，且在草图之外添加圆角，这样更便于后期编辑。 |
 |
叶子排列&缩放：排列放大，层次分明使用线性排列功能，以树的中心树干为排列方向，选择叶子实体进行排列。应用6个实例，每个间隔62毫米。 |
 |
|

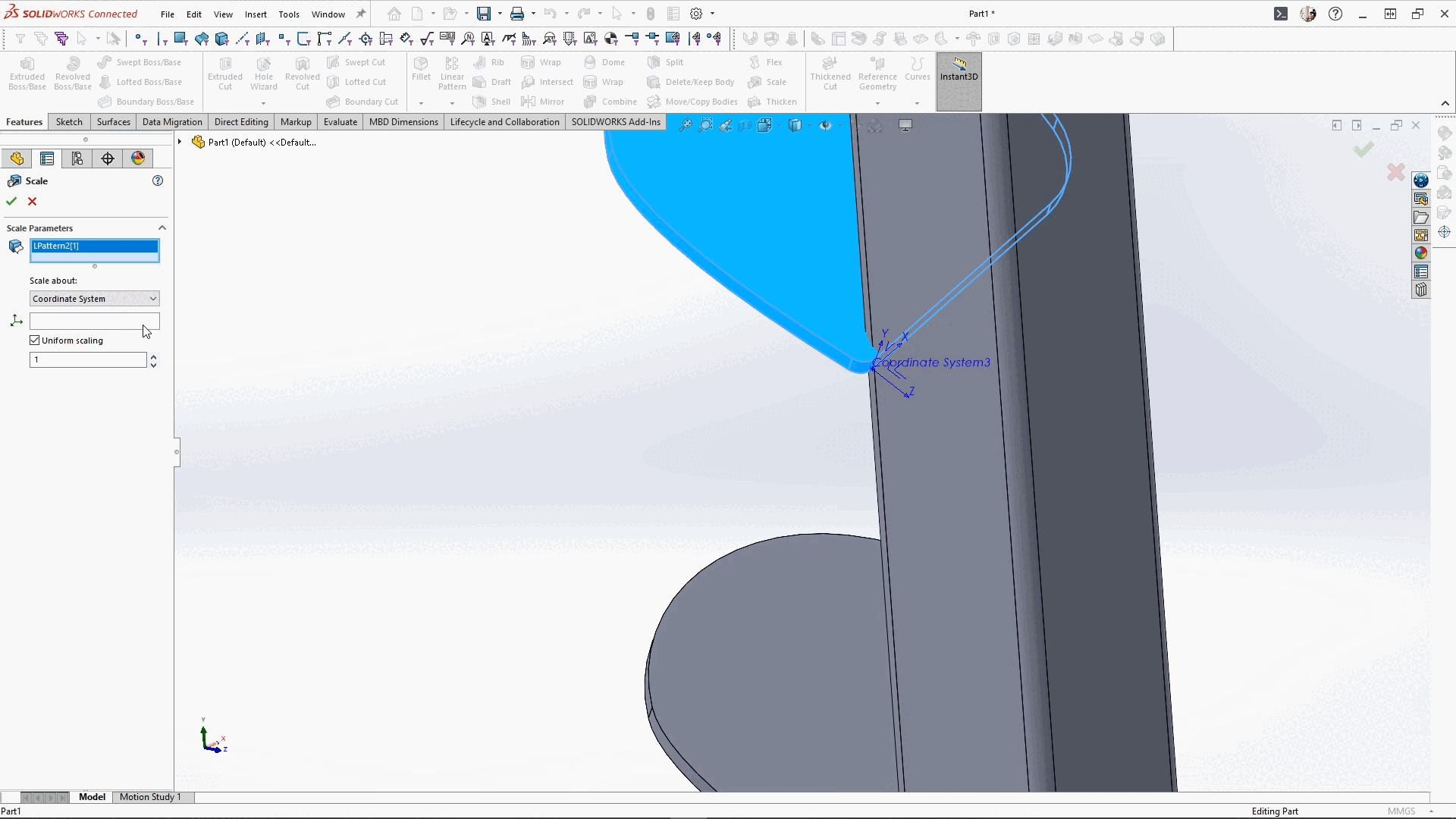

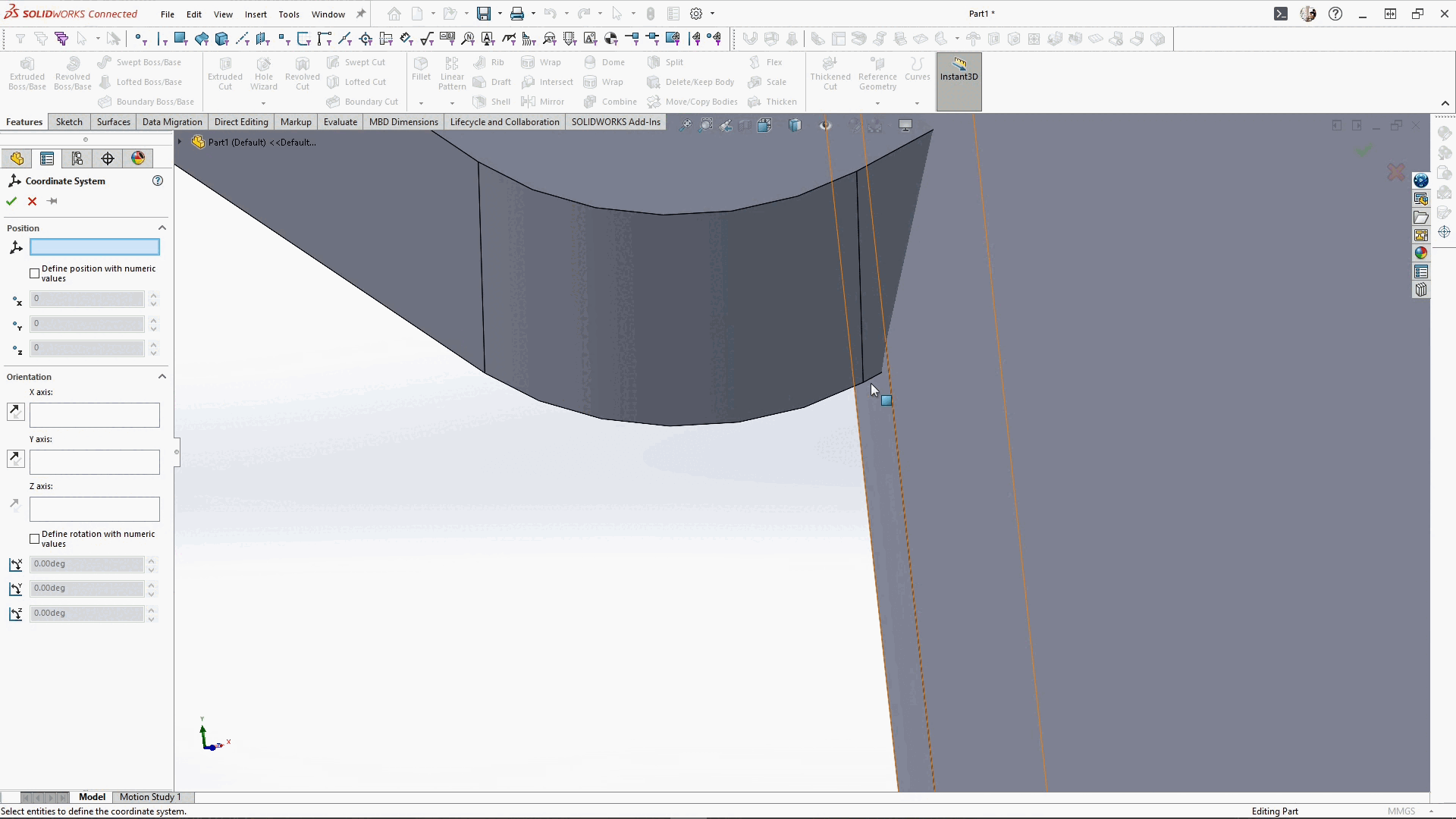

● 添加坐标系统：由于变量模式无法旋转叶子，所以先为每片叶子添加坐标系统。在参考几何下选择坐标系统，以第二片叶子为起点（第一片保持原大小），选择叶子的角落点，再选择边缘作为X和Y轴进行附加。应用后，若看不到坐标系统，可在视图选项下切换视图。对每片叶子重复此操作。 ● 缩放叶子：使用缩放功能，选择第二片叶子作为缩放实体，在缩放约束下将下拉菜单更改为坐标系统，选择实体坐标系统。取消勾选均匀缩放，在X轴和Z轴上输入1.1（忽略Y轴，避免叶子变厚），应用后从顶视图看，叶子放大效果更明显。对每片叶子重复此功能，以0.1的增量缩放，最后一片缩放到1.5。 |
 |

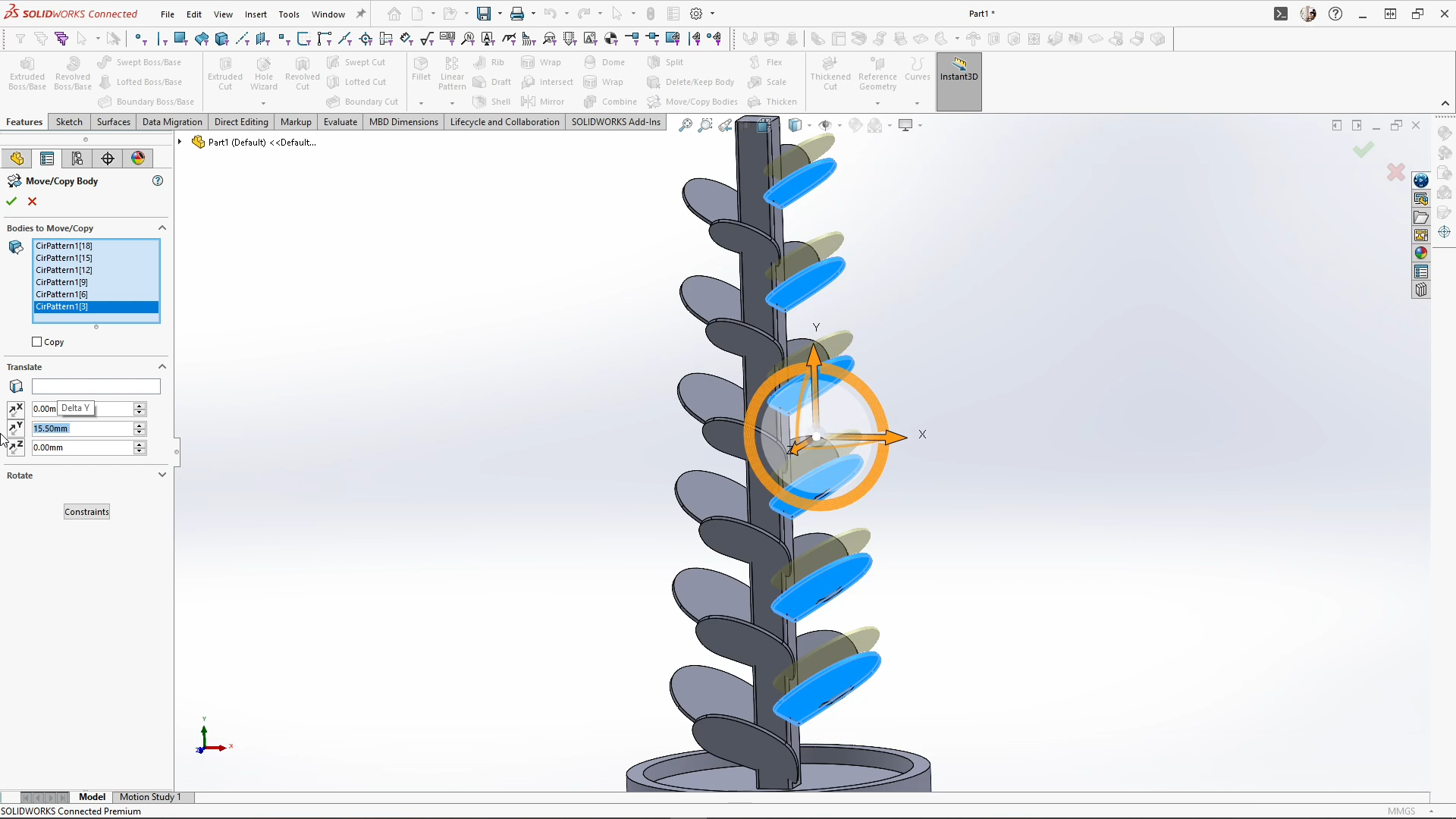

圆形排列与高度错开● 圆形排列：使用圆形排列将6片叶子以360度均匀排列4次。 ● 错开叶子高度：为了让树干更逼真，铃铛能像在螺旋楼梯上一样沿着叶子滚动，需要错开叶子高度。使用移动/复制实体功能，选择一列叶子（不勾选复制），将其向下移动15.5毫米；选择下一组6片叶子，向下移动31毫米，这是最低的一层；最后将最后一列叶子向上移动15.5毫米。 |
 |

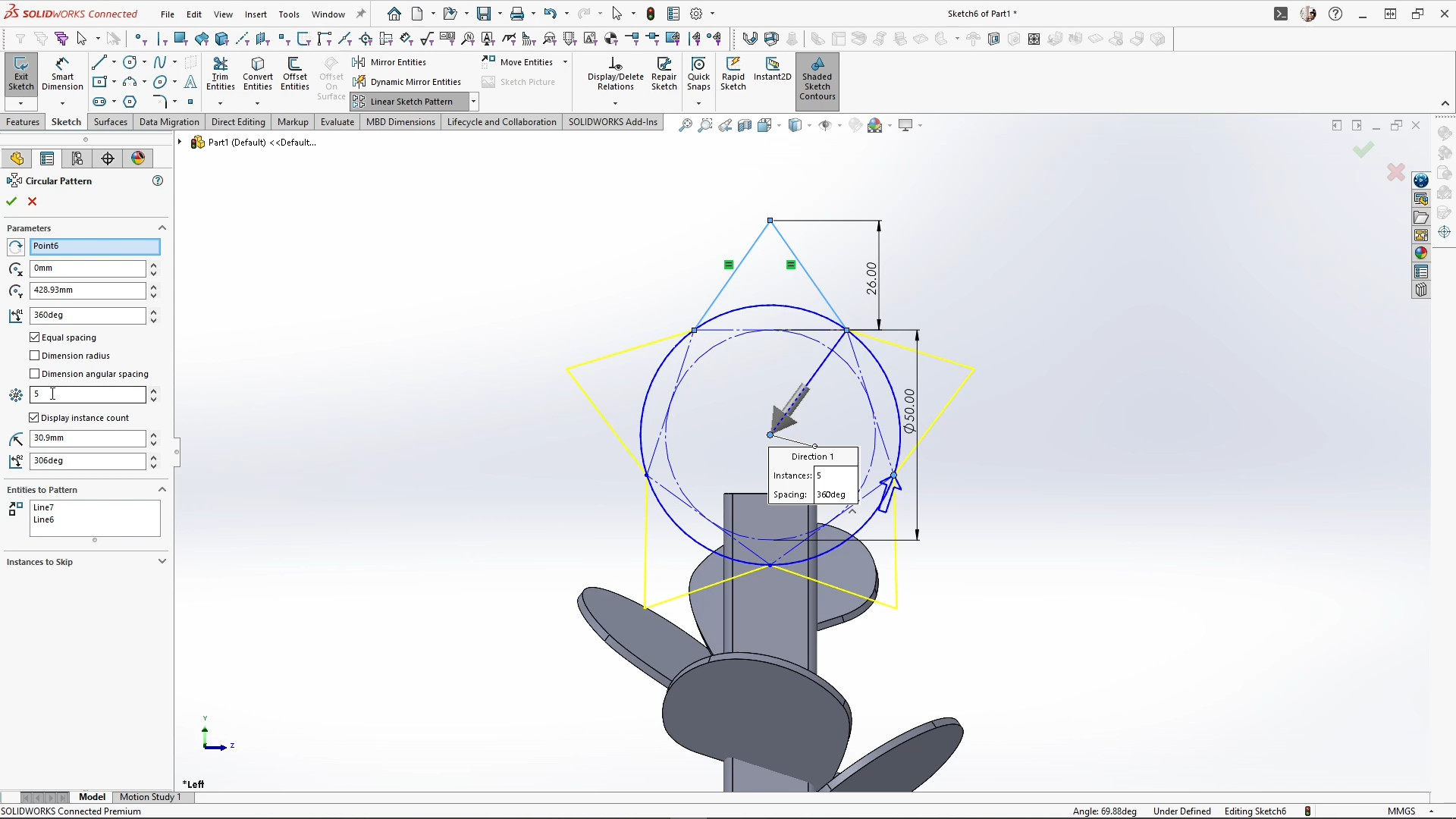

绘制星星：增添节日氛围● 草图绘制：在右侧平面上草图，使用多边形并将参数改为5，以五边形为构建基础，确保与树干居中对齐。在形状顶部画一个点，使两条线相等并将点的高度标注为26毫米。接着使用圆形草图模式从五边形中心点排列线条5次，一颗星星就诞生了。 ● 挤出与柔化：挤出星星中平面，保持结果未合并。用5毫米柔化星星边缘，圆角选择工具栏可一次性多边缘选择，非常方便。 |
 |

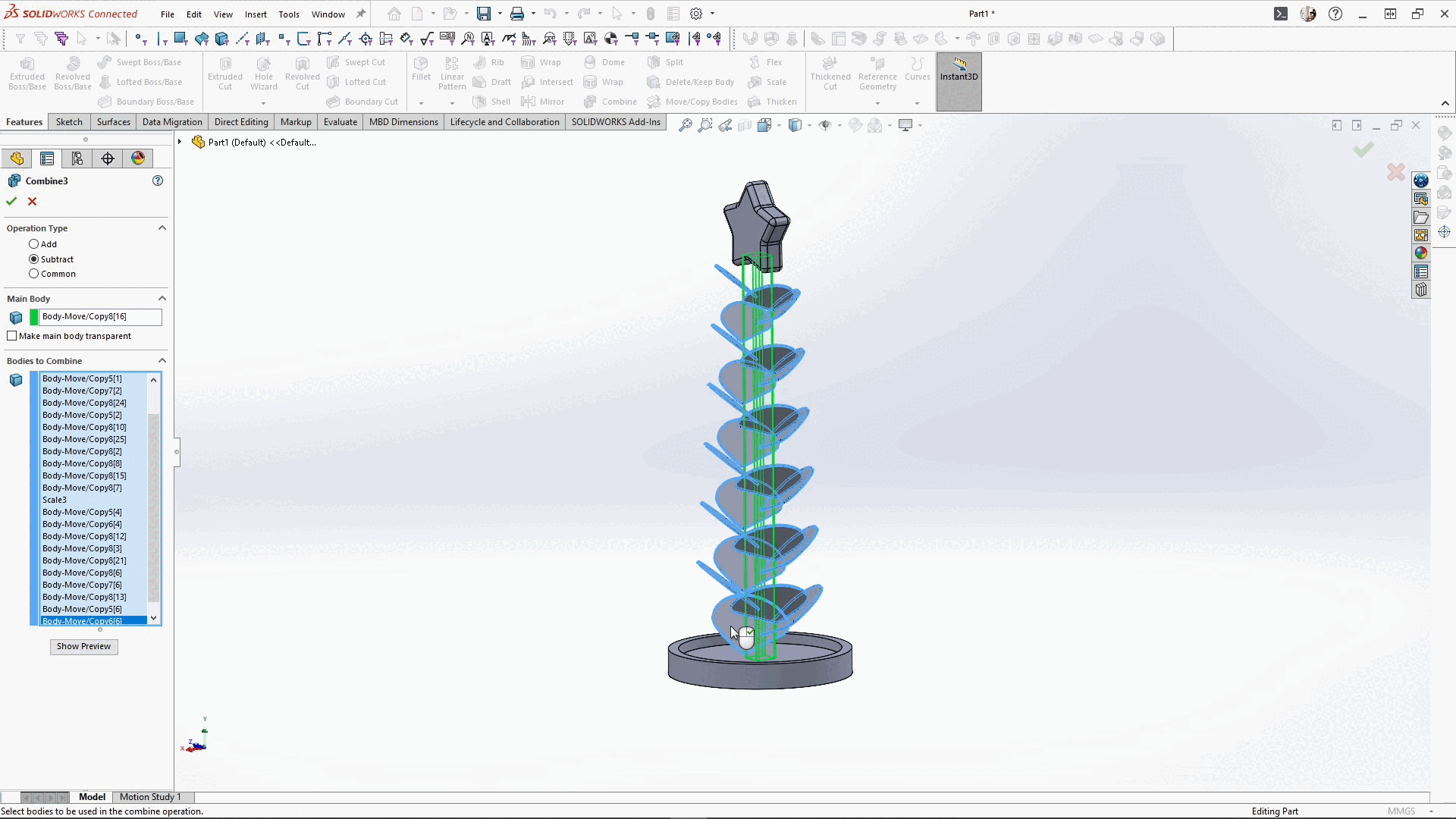

添加特征：模拟木质质感● 制作副本：使用移动/复制实体功能制作树干和所有叶子的副本。 ● 合并操作：使用合并功能，在操作类型上选择减去。第一次合并将星星部分设置为主体，树干设置为要减去的零件，从星星中切除树干副本部分；第二次合并将树干零件设置为主体，加上一片每种叶子的副本进行减去并应用，这样就能在树干中切割出槽。 |
 |

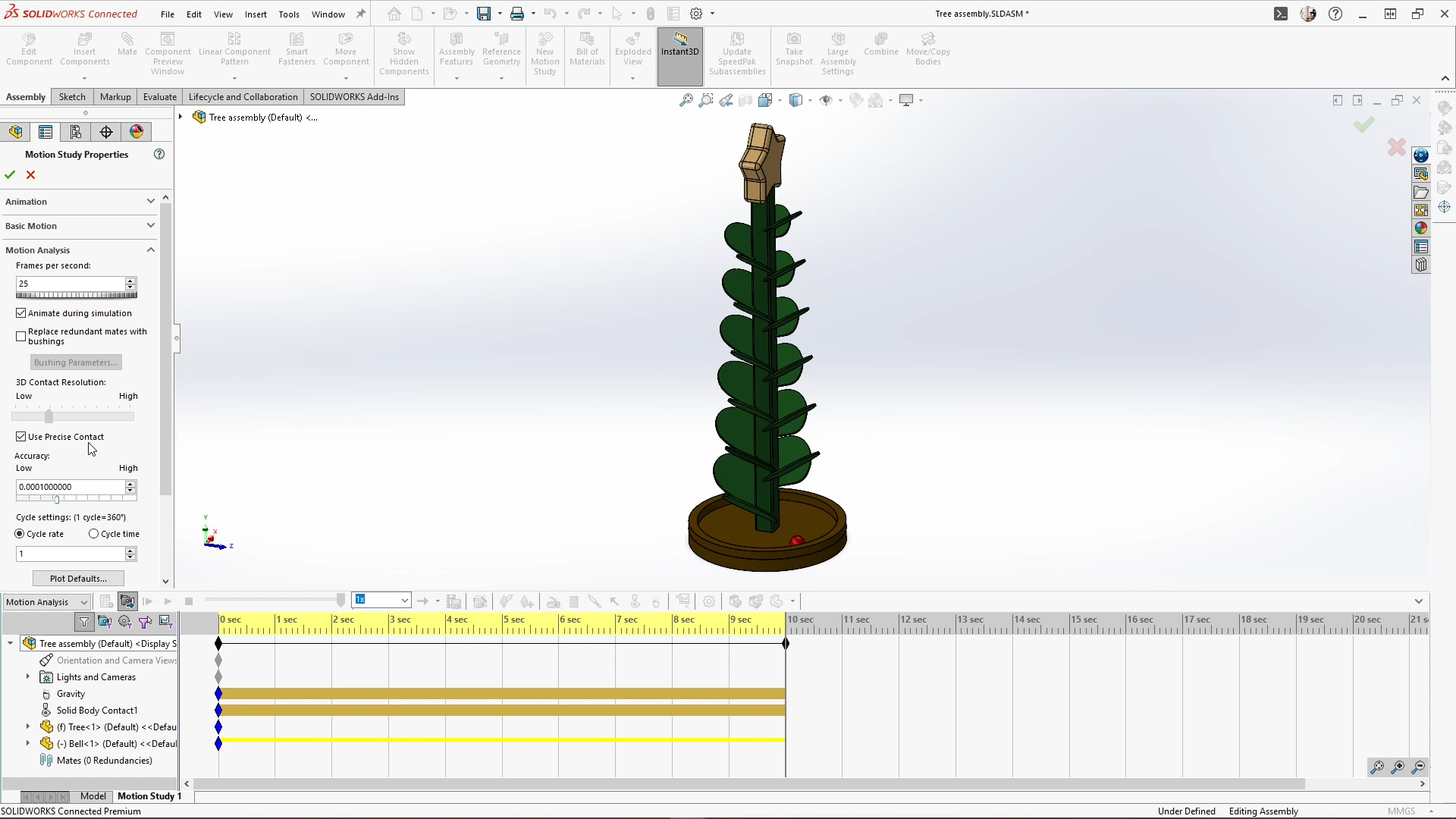

外观与动作分析：赋予生命与活力● 添加外观：模型完成后，应用一些外观，让树更具节庆氛围，并将树带入组合中。 ● 放置铃铛：在树顶的最后一片叶子上放入铃铛零件。 ● 动作分析研究：在动作分析研究标签中，选择动作模拟分析，在研究中沿Y轴施加重力，同时对树和铃铛零件施加接触。在动作分析研究属性选项中，确保开启精确接触。 |
 |
|
教学结尾的动作分析研究结果被导出并渲染到 SOLIDWORKS Visualize 中。还添加了一些额外模型，如节庆装饰球，并增加景深效果，获得聚焦于树木的镜头画面。 跟着这份攻略，相信你也能在SOLIDWORKS Design中设计出属于自己的完美圣诞树铃铛！快来动手试试吧！ |
