在设计过程中，为确保零部件特征之间的数学关系得以保持，我们常会在模型中引入方程式。当添加的方程式需要引用其他零部件的参数时，可以采用以下两种方法：

图1

如图1中的蓝色与黄色部分其水平宽度需要保持一致。

这里可以直接在装配体中对需要添加方程式的尺寸双击编辑，并为其赋予其他模型的数学关系（如图2）。

图2

此时的方程式会被应用至装配体文件中并赋予到对应零件的尺寸中（如图3），这样的好处是无需进入编辑零部件即可对装配体的零部件编辑，且无需开启允许外部参考选项。

图3

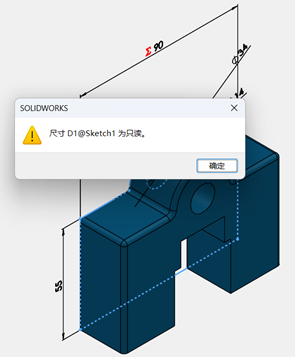

当单独打开对应零件时，由装配体方程式控制的尺寸将变为只读（如图4），无法在零件编辑状态下直接修改。

图4

如果想要学习更多相关知识，可加入实威数字学院，获得 SOLIDWORKS 实用干货。

此时需要在装配体中进入编辑零件状态，再为尺寸赋予方程式，方程式则被赋予至零件中（如图5）。

图5

此种方式需要提前开启系统选项——外部参考中的允许创建模型外部参考（图6），否则软件将强行断开外部参考。此种方式的好处是零件对应的尺寸非只读可进行编辑修改。

图6

在实际设计中，应根据具体需求和变更频率选择最适合的方法，以确保设计的准确性和灵活性。同时，无论采用哪种方法，都应定期检查外部参考的有效性，以避免因文件路径变化或外部文件删除导致的引用失效。
