在 SOLIDWORKS PDM 中，参考引用关系是数据规范化、管理自动化的核心 —— 能让分散设计文件形成关联闭环，保障数据追溯性与一致性，减少文件孤立导致的混乱。

实际项目里，工程师常需将材料明细表、说明书等非 3D 文档，与 3D 模型、工程图纸等绑定。此时用 SOLIDWORKS PDM 的“粘贴为参考引用” 功能可快速实现：无需复杂配置，选文件操作即可建立稳定关联，既高效，又能随设计数据版本更新同步联动，避免信息脱节。

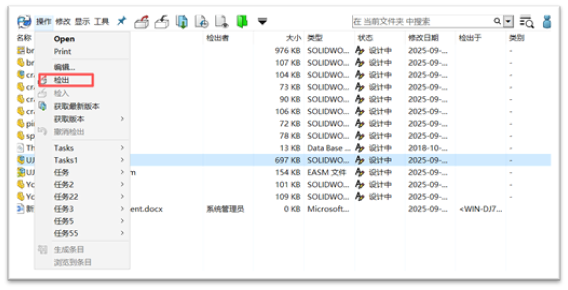

① 在SOLIDWORKS PDM中，选择父文件，右键→检出文件。

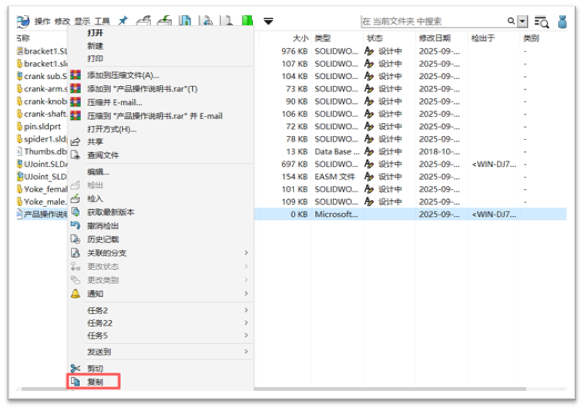

② 选择要参考引用的文件，右键→选择复制。

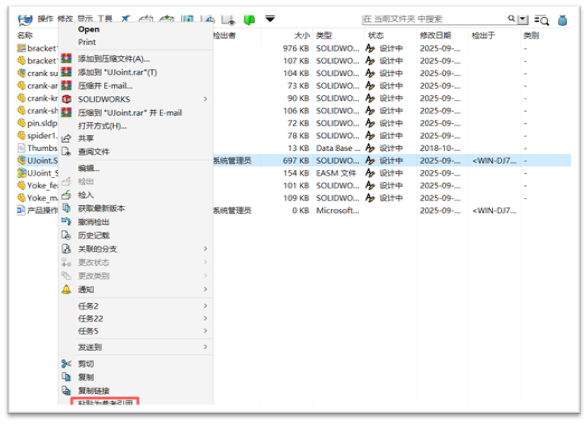

③ 选择父文件，右键→选择粘贴为参考引用。

如果想要学习更多相关知识，可加入实威数字学院，获得 SOLIDWORKS 实用干货。

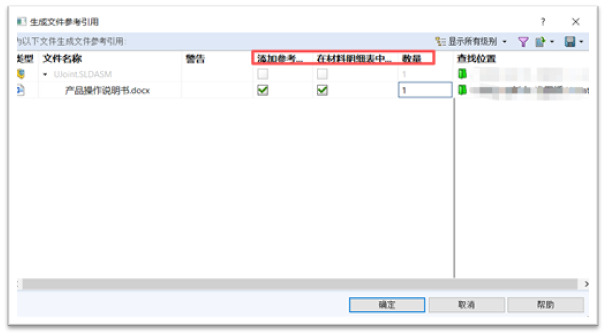

④ 在生成文件参考引用对话框中，设置选择，完成后，点击确定。

a.添加参考引用——生成文件的参考引用。将参考引用粘贴至装配体等父文档中但不想将其添加至子级时，清除您不想参考引用的文件的复选框；

b.在材料明细表中显示——保存父文件之后，包括父文件材料明细表中的文件；

c.数量——参考引用的文件数量

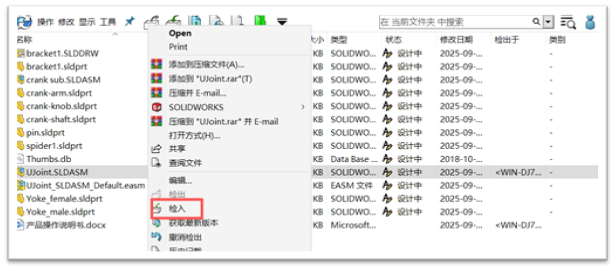

⑤ 选择父文件，右键→检入文件。

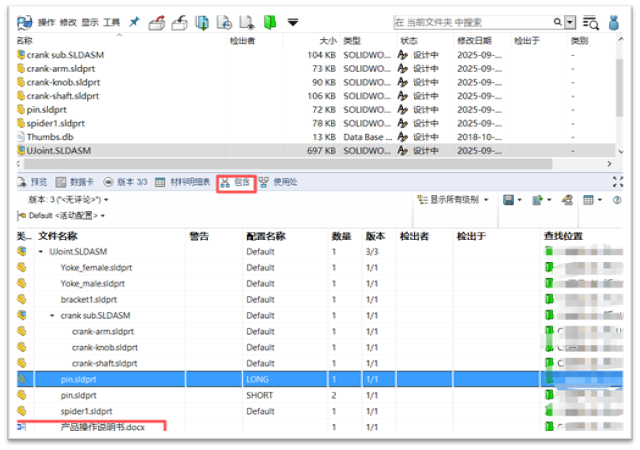

⑥ 点击【包含】标签查看相关参考引用文件。

通过「粘贴为参考引用」功能，SOLIDWORKS PDM 可高效管理三维模型与非三维数据的关联关系，确保数据完整性和可追溯性，显著提升协同设计效率，减少重复操作并降低人为错误风险。

如有不解，请联系实威国际·研威贸易的技术支持团队，获取专业的帮助和指导。
