【技巧分享】还不学起来?SOLIDWORKS 批量自定义属性任你摆布!

2024-12-02

在工作中使用 SOLIDWORKS 会经常会为模型文件添加自定义属性,但是在遇到大型装配体和零件较多的文件时会常常因为添加自定义属性而发愁,如何实现快速批量添加自定义属性呢?

批量添加自定义属性可通过第三方插件或者 SOLIDWORKS 本体以及自带工具来实现,那么在不使用第三方插件的情况下怎样利用 SOLIDWORKS 及其工具实现?

本文将通过介绍使用 SOLIDWORKS 属性标签和 Task Scheduler 实现批量添加自定义属性。(两者方法均为不同零部件添加相同自定义属性)

01 使用属性标签批量添加

我们可以使用 SOLIDWOKRS 中右侧的任务窗格中的自定义属性。

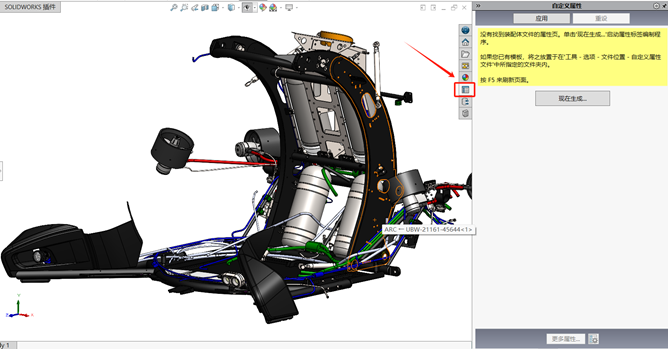

进入 SOLIDWORKS 视图界面后点击右侧【自定义属性窗格】,进入到自定义属性窗口中(如图1)。

图1

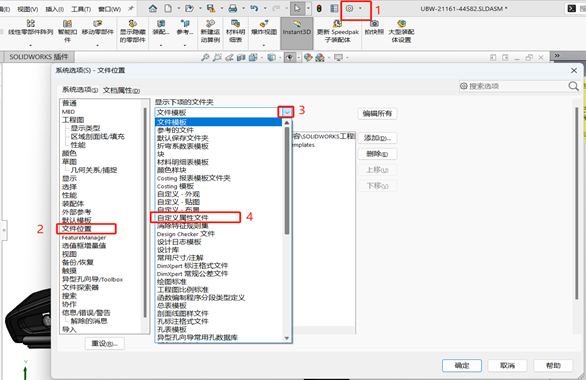

在自定义属性窗口中新建属性标签或者应用已经新建好的属性标签文件。如果未找到文件时,点击【系统选项】,然后进入文件位置中,选择【自定义属性文件】,添加路径即可(如图2)。

图2

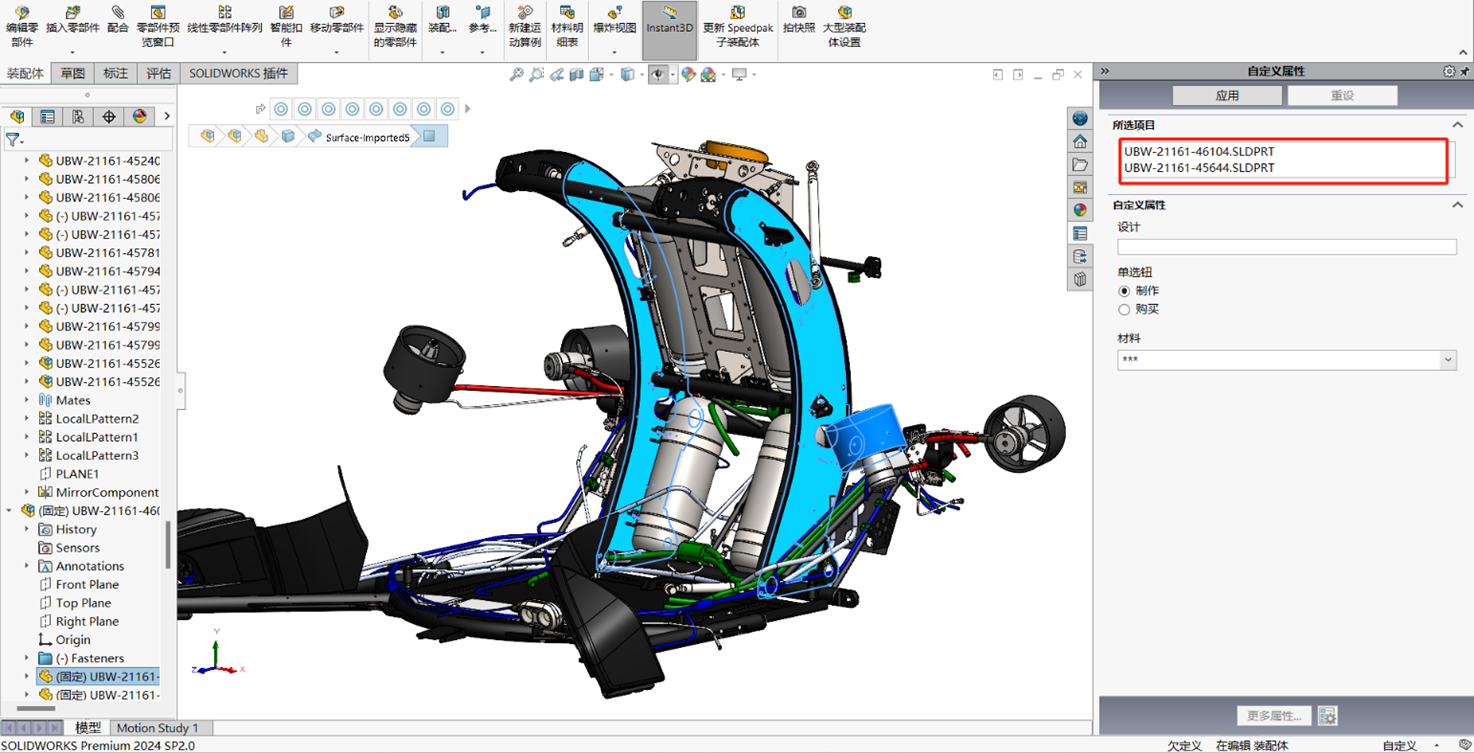

添加路径后返回到 SOLIDWORKS 中,若自定义属性任务窗格还未显示属性标签,按F5刷新页面即可。选择需要添加自定义属性的零件,按住Ctrl批量选择其他零部件(如图3)。

图3

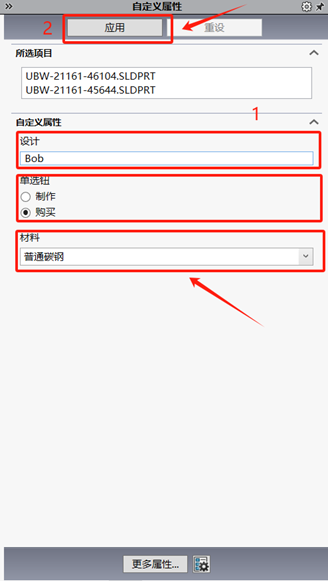

自定义属性框内内容可自行添加或删减。本例自定义属性栏中添加【设计】内容,选择【制作】或者【购买】选项,编辑零部件材料(如图4)。

编辑完成后点击应用即可:

图4

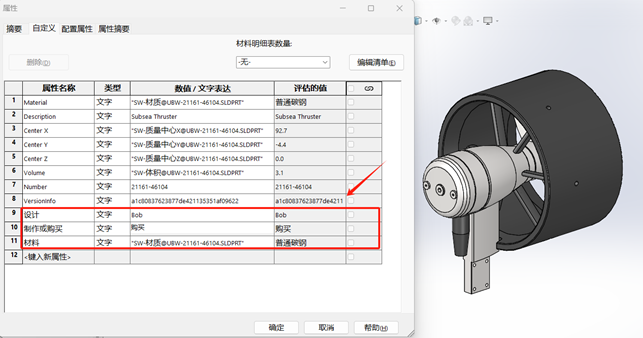

应用后查看零部件属性,自定义属性列表中已经发生更改(如图5)。

图5

如果想要学习更多相关知识,可加入实威数字学院,获得 SOLIDWORKS 实用干货。

限时福利!免费领取 SOLIDWORKS 学习资源

02 使用 Task Scheduler 工具批量添加

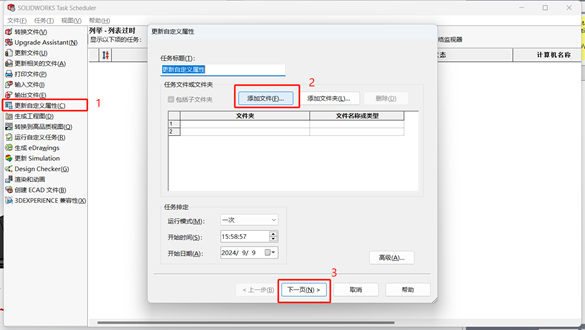

通过 TaskScheduler 工具修改整个装配体包括子零部件的自定义属性。打开【开始】,搜索 SOLIDWORKS 工具,点击 SOLIDWORKS Task Scheduler(如图6)。

图6

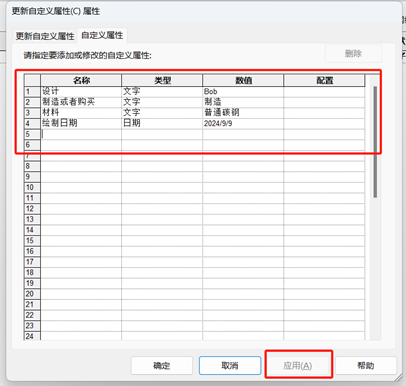

之后根据需求填写对应的自定义属性【名称】、【类型】、【数值】,然后点击应用确定(如图7)。

图7

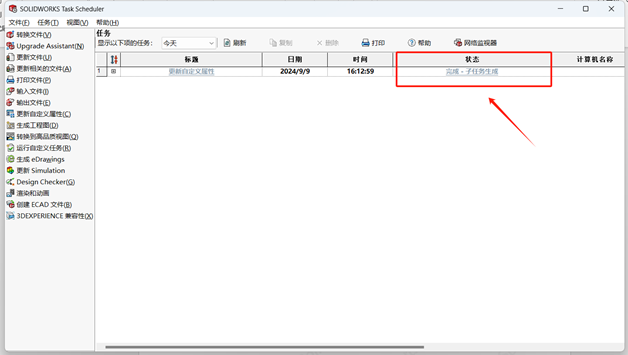

任务完成后,即显示任务完成(如图8)。

图8
