我们使用 CAMWorks 编程，在程序编写完成之后经常会对模型进行仿真模拟，已检验程序在实际加工中是否会出现撞刀或者过切现象。为了更逼真地仿真模拟加工环境，CAMWorks 还可以进行虚拟机的配置。在虚拟机的使用过程中可能会遇到位置错误的问题。遇到这个问题我们该如何解决呢?

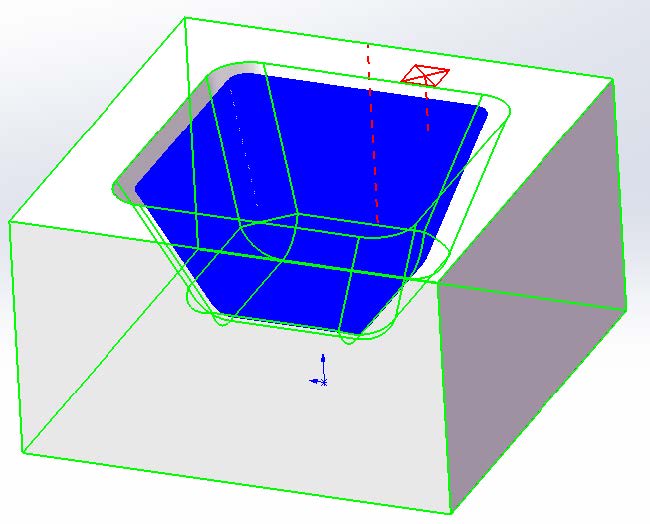

首先我们把零件编程完成如(图1)所示。

图1

此时如果我们直接使用虚拟机床模拟，虚拟机可能会呈现如（图2）所示的效果。

图2

我们可以看到这个零件毛坯并非在工作台面上，而是嵌入到机床的工作台面中。这完全不合理，因此我们需要把它设置为正确的位置。

如果想要学习更多相关知识，可加入实威数字学院，获得 SOLIDWORKS 实用干货。

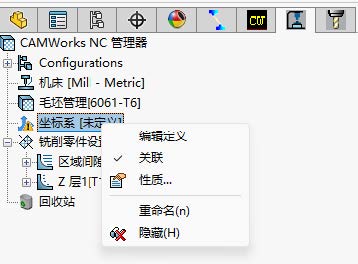

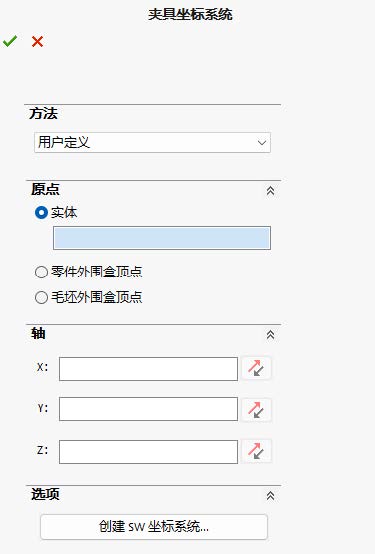

在坐标系上点右键，选择“编辑定义”(如图3)，“夹具坐标系”(如图 4)。

图3

图4

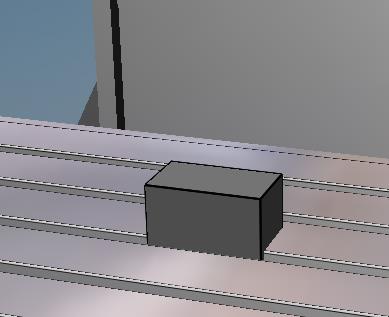

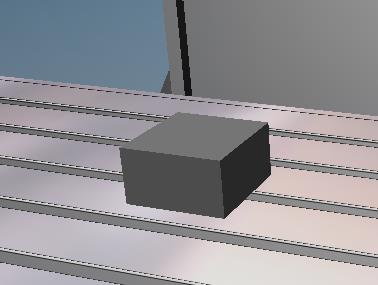

“夹具坐标系”其实就是虚拟机的坐标，因此我们只要设置好夹治具坐标系即可夹治具坐标系设置前和设置后的对比，如（图5）。

→

图5
