设计工程师的主要工作是使用达索系统 SOLIDWORKS 进行3D设计,包括3D零件建模、装配体以及2D工程图,这些工作对计算机性能及可靠性有较高要求,推荐使用工作站作为研发平台,而惠普Z系列HP Z4 G5台式工作站就是典型代表。 |
![]() |
惠普Z系列HP Z4 G5 台式工作站侧视图 |
对比达索系统 SOLIDWORKS 硬件需求达索系统 SOLIDWORKS 官方对工作站的配置要求及推荐,可通过对下表内容的对比来判断惠普Z系列HP Z4 G5台式工作站是否满足达索系统 SOLIDWORKS 运行需求。 |
![]() |
SOLIDWORKS 官方对工作站配置的推荐和要求 |
● 处理器 官方要求64位,Intel或AMD处理器。惠普Z系列HP Z4 G5台式工作站配备 Intel Xeon W3-2425 3.0GHz 6核,最高睿频4.4GHz,完全满足 SOLIDWORKS 3D 设计的需要。而且最高可选配 Intel Xeon W7-2495X,多达24核,最高睿频可达4.80GHz,对设计效率的提高有明显效果。 ● 内存 官方要求16GB以上。惠普Z系列HP Z4 G5台式工作站配备32GB DDR5 4800MHz ECC内存,可以满足 SOLIDWORKS 3D 设计需要。惠普Z系列HP Z4 G5台式工作站最高可选配512 GB DDR5 4800MHz ECC内存,可以设计更大规模的模型。 ● 显卡 惠普Z系列HP Z4 G5台式工作站配备 NVIDIA RTX A4000,得到了达索系统 SOLIDWORKS 官方认证,并推荐显卡驱动为R525,如下图。 惠普Z系列HP Z4 G5台式工作站最高可选配2张NVIDIA RTX 6000 Ada,以处理复杂设计。 |
![]() |
达索系统 SOLIDWORKS 官方认证HP Z4 G5台式工作站及NVIDIA RTX A4000 |
● 硬盘 官方推荐SSD。惠普Z系列HP Z4 G5台式工作站配备1TB 2280 PCIe 4×4 TLC M.2 SSD,同样可以满足安装以及存储达索系统 SOLIDWORKS 文件的要求。惠普Z系列HP Z4 G5台式工作站最高可选配4TB SSD或12TB HDD。 通过对比上述核心参数,惠普Z系列HP Z4 G5台式工作站满足并超越达索系统 SOLIDWORKS 对硬件的要求,性能表现让我们拭目以待。 惠普Z系列HP Z4 G5台式工作站测试体验达索系统 SOLIDWORKS 软件01 NVIDIA专业图形卡让模型显示更逼真 达索系统 SOLIDWORKS 官方推荐使用专业图形显卡,常见的显卡可以细分为两大类:游戏显卡和专业图形显卡。 ● 游戏显卡:最常见也最容易误选; ● 专业图形显卡:该类显卡主要用于3D渲染和视频制作等领域,推荐使用。 专业图形显卡和游戏显卡有很大不同,专业图形显卡可以很好支持OpenGL,OpenGL(全称:Open Graphics Library)是用于渲染2D、3D矢量图形的跨语言、跨平台的应用程序编程接口(API),这个接口由近350个不同的函数调用组成,用来绘制从简单的图形到复杂的三维景象。OpenGL是为大部分或者全部使用硬件加速而设计的,OpenGL的高效实现(利用了图形加速硬件)一般由显示设备厂商提供,而且非常依赖于该厂商提供的硬件,专业绘图显卡(如英伟达)支持OpenGL全指令集及函数,所以显示运算速度高,精度高,性能稳定,可以很好满足 SOLIDWORKS 3D 建模需要,而游戏显卡主要优化DirectX,更适合3D游戏,如果应用在 SOLIDWORKS 3D 设计上,则模型显示效果不好,模型边缘锯齿状,模型显示粗糙。 惠普Z系列HP Z4 G5台式工作站配备NVIDIA RTX A4000,该款显卡采用由NVIDIA Ampere架构,拥有6144个CUDA Core和24G GDDR6显存,采用第二代RT Core,可提供比上一代高达两倍的光线追踪性能,为逼真渲染提供突破性的性能,提供精准的光线、阴影、反射和更快、更高质量的渲染;采用第三代Tensor Core,增加图片分辨率、细节颜色,显著提高着色器性能,从而加速端到端光线追踪图像渲染性能,非常适合达索系统 SOLIDWORKS 使用。 |
![]() |
惠普Z系列HP Z4 G5台式工作站显示底盘模型非常逼真 |
达索系统 SOLIDWORKS 的RealView功能是指在不需要渲染的情况下,为模型动态提供逼真的展现,包括外观、阴影和布景反射等,RealView功能需要在专业图形显卡支持下才能使用,看如下图模型的显示效果,可以逼真地显示材质外观,并且有漂亮的倒影和阴影,甚至倒影也是材质的效果,模型边缘显示圆润、曲线顺滑,这都是NVIDIA RTX A4000专业图形显卡的功劳,而游戏显卡的显示效果就没有这么好了(见下图),没有展现材质应有的外观,只能用单调的灰色代替材质外观,无倒影,阴影显示粗略,模型边缘锯齿状,曲线显示成多边形,模型显示粗糙。 |
![]() |

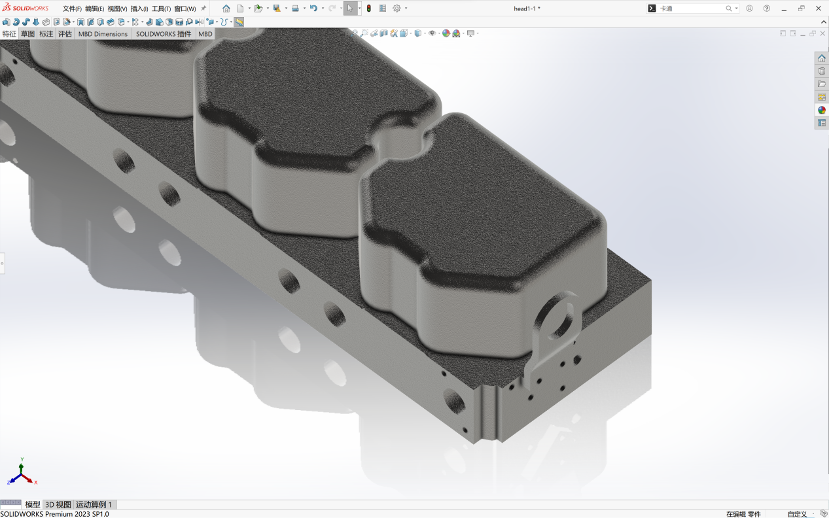

NVIDIA RTX A4000专业图形显卡显示材质外观 |
![]() |
游戏显示卡的显示效果 |
专业图形显卡支持的 RealView 功能,还有一些增强功能,比如装饰图案,该功能可以让模型显示很多孔,但不需要真实创建这些孔特征,这极大地缩短了重建时间,效率相差数十倍,这都是NVIDIA RTX A4000专业图形显卡的功劳,一般游戏下显卡不能实现。 |
![]() |
使用装饰图案功能显示大量孔效果 |
02 英特尔至强处理器+超大内存让设计效率更高 很多人认为英特尔至强CPU是服务器专用CPU,其实英特尔至强还有针对工作站专用的系列CPU:W系列CPU,该系列CPU专为众多创意专业人士设计,可为专业创作者提供终极工作站解决方案。 |
![]() |
英特尔至强W系列CPU |
惠普Z系列HP Z4 G5台式工作站配备Intel Xeon W3-2425,该CPU是英特尔至强W系列CPU的典型代表,基于Intel 7纳米制程工艺打造,拥有6个性能核12线程,基础频率3.0GHz,最大睿频频率4.40 GHz,缓存15MB。 达索系统 SOLIDWORKS 装配体设计的突出特点是模型量大,这是对工作站更大的考验,性能优良的计算机可以顺利打开装配体文件,并可流畅操作装配体的各种功能,保证模型显示不失真(例如圆柱体变方块)、不卡顿,编辑特征或零件时,模型修改及时迅速、不卡顿,惠普Z系列HP Z4 G5台式工作站打开一个包含6万+个零部件的装配体,使用还原模式(所有模型数据读入内存),达索系统 SOLIDWORKS 的各项功能均可更好的运行,模型显示细腻、逼真,模型边线圆滑、无毛刺感,各种装配体的操作流畅,修改模型数据时,模型变化及时准确,全程无卡顿、无失真,这完全得益于惠普Z系列HP Z4 G5台式工作站综合性能强大。 |
![]() |

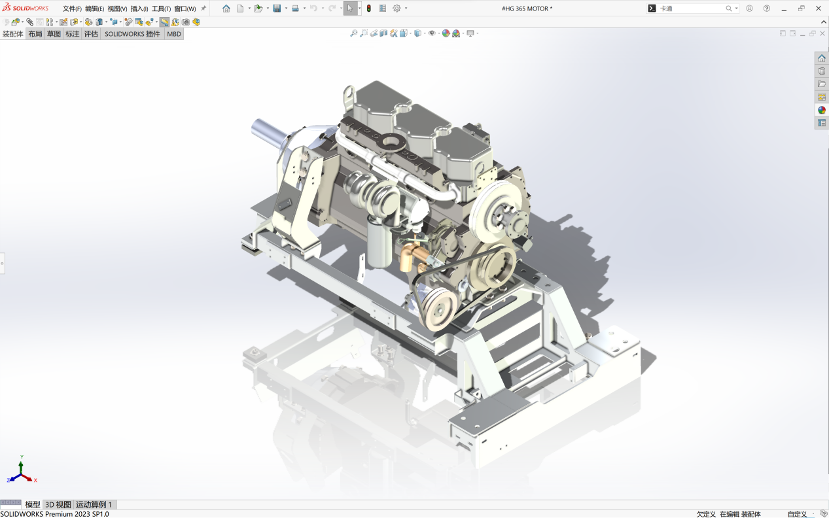

惠普Z系列HP Z4 G5台式工作站打开发动机装配体文件 |
完成3D设计后,一般需要2D工程图作为生产指导。达索系统 SOLIDWORKS 工程图的核心逻辑是投影,也就是以三维模型为基础,根据投影关系生成各种视图,所以在生成工程图尤其是大型模型的工程图时,速度会慢一些,达索系统 SOLIDWORKS 工程图支持多核处理,所以推荐高频多核CPU;生成工程图时需要将3D模型读入内存,特别是生成大型模型的工程图,需要大内存;2D工程图的各类视图以及标注、尺寸等也需要显卡支持,设计工程图时需要反复缩放、拖动视图,这对显卡的渲染能力也是一种考验,推荐使用专业绘图显卡;在生成工程图时,需要反复读写三维模型、工程图数据,硬盘的读写速度将直接影响设计效率及体验,推荐使用固态硬盘;惠普Z系列HP Z4 G5台式工作站生成工程图时效率很高,各类复杂视图一秒生成,标注尺寸、缩放视图流畅,模型修改时,相应工程图同步一秒更新,体验非常流畅。这完全得益于惠普Z系列HP Z4 G5台式工作站综合性能强大。 |
![]() |
惠普Z系列HP Z4 G5台式工作站塔式工作站显生成工程图非常流畅 |
03 超强性能可持续、稳定输出 达索系统 SOLIDWORKS 设计是高强度、长时间的运算过程,计算机核心部件都在高强度运行,会产生大量的热量,如果散热不及时就会降低计算机性能,达索系统 SOLIDWORKS 会变卡顿,甚至跳出,惠普Z系列HP Z4 G5台式工作站在保证性能稳定、长时间高效运行方面做了很多优化; ● 智能风扇控制:机箱内通过20多个温度传感器可实时调整风扇转速,助力打造至静无声的运行环境。精确布置的通风口和管道可优化气流通道、提高散热效率。 ● 性能强劲霸气:该技术可保持处理器和显卡处于合理温度,长时间使用也能保持最佳性能。 ● 3D真空腔均热板制冷:为实现高效处理器散热,并降低风扇噪音,真空腔均热板含有少量液体,并且可根据系统的功耗和温度要求进行精细调整。传感器和专有算法可优化风扇和蒸气散热,相较于使用泵、管道和热交换器的传统散热方法,更加稳定可靠(在优质CPU散热器中提供)。 惠普Z系列HP Z4 G5台式工作站经过36万小时的严苛测试、军用标准测试,并取得业界前沿专用软件的认证,确保全天候高效运行繁重的工作负载。 ● 获得ISV认证:惠普Z系列HP Z4 G5台式工作站经过多家不同行业独立软件供应商的测试和认证,可以稳定地运行应用,让您从容自信地迈向成功。 |
![]() |
惠普Z系列HP Z4 G5台式工作站获得ISV关于达索系统 SOLIDWORKS 认证 |
04 搭配3Dconnexion SpaceMouse Pro Wireless SOLIDWORKS设计更流畅 3Dconnexion SpaceMouse Pro Wireless是 SOLIDWORKS 3D 设计的好助手。 |
![]() |
3Dconnexion SpaceMouse Pro Wireless产品 |
SpaceMouse Pro Wireless最棒的体验之一是对3D模型的控制,SpaceMouse Pro Wireless的控制器帽有6DoF传感器,通过对控制器帽推、拉、提、压、旋转、倾斜等操作,可以平移、缩放、旋转3D模型,这种操控带来的感觉就像把伸手进入屏幕操控模型一样,结合“适合屏幕”按钮,可以快速让模型回到屏幕中央。此时左手控制模型,右手使用鼠标进行设计或修改,大大提升设计体验和效率。 SpaceMouse Pro Wireless还提供了很多快捷键,笔者最喜欢的是键盘修饰键和Quick View键,键盘修饰键就是对应键盘的快捷键包括ESC、SHIFT、CTRL、ALT,例如当完成功能操作后,左手无名指轻触ESC键即可退出命令,或者左手无名指按住CTRL,右手用鼠标点选,可以实现多选,结合控制器帽调整模型角度,可以快速选中需要的对象,快速便捷。Quick View按键对应模型的4个视图,一键可定位到相应视图。键盘修饰键和Quick View按键均支持自定义命令,实现个性化配置。 |
![]() |
键盘修饰键 |
SpaceMouse Pro Wireless还提供3Dconnexion按键,这4个按键是可以分别对应 SOLIDWORKS 软件的4个功能,比如可以设置1为拉伸命令、2为旋转命令,笔者感觉1、2键更好用一些,因为不需要大幅度移动作,使用左手无名指、中指可方便触摸,而3、4键稍远,略有不便,可以应用3Dconnexion自定义功能,将最常用的功能定义到最合适的按键上。 |
![]() |

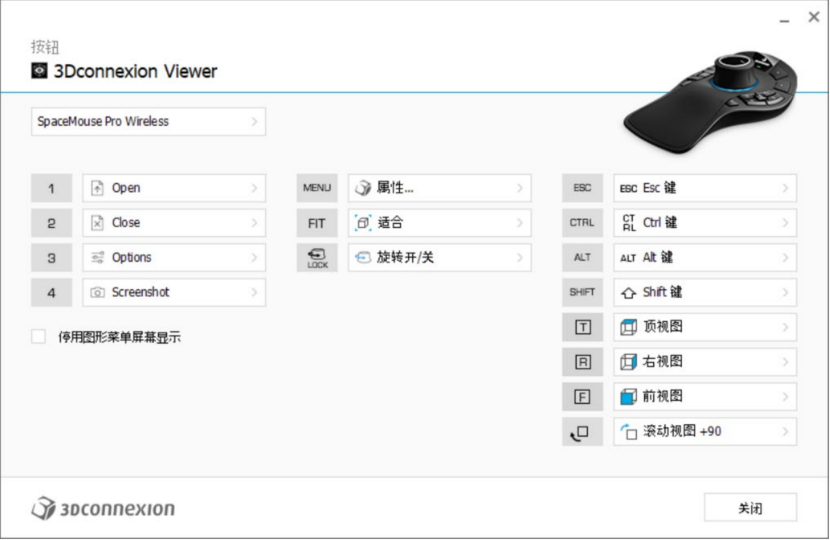

SpaceMouse Pro Wireless自定义按键 |
SOLIDWORKS 软件运行、设计体验、使用感受设计产品是比较复杂的过程,持续时间较长,并且需要不断创新、改进结构,这需要工作站在最短时间内响应 SOLIDWORKS 设计变化,这样才能助力工程师不断创新产品,这对工作站性能以及可靠性有较高要求,惠普Z系列HP Z4 G5台式工作站运行 SOLIDWORKS 软件非常流畅,设计修改响应及时迅速,从简单拉伸到复杂多实体零件处理、从单个零件到复杂子装配体,都没有出现软件卡顿情况,体验极佳,有种非常“畅快”的感觉,模型显示细腻、纹理清晰,阴影及背景效果好,无失真,设计体验很爽! |
![]() |
惠普Z系列HP Z4 G5台式工作站 |
总结回顾一下惠普Z系列HP Z4 G5台式工作站的核心配置: |
![]() |
惠普Z系列HP Z4 G5台式工作站搭配英特尔至强W系列CPU,该系列CPU专为众多创意专业人士设计,可以满足 SOLIDWORKS 3D 设计的需要,最高可选配Intel Xeon W7-2495X,多达24核,最高睿频可达4.80GHz,提高设计效率效果明显;搭载基于NVIDIA RTX平台的系列专业图形卡,最高可选配2张NVIDIA RTX 6000 Ada,足以处理复杂3D设计和图片渲染;最高可选配512GB DDR5 4800MHz ECC内存,可以设计更大规模的模型;最高可选配4TB SSD或12TB HDD,数据读取更快,储存数据更多。惠普Z系列HP Z4 G5台式工作站是性能强劲工作站的典型代表,满足SOLIDWORKS软件3D大型模型设计的要求,可以实现零件级别有限元分析以及图片渲染,满足核心工程师的日常复杂工作任务,搭配3Dconnexion SpaceMouse Pro Wireless可更好提供设计效率,惠普Z系列HP Z4 G5台式工作站是核心工程师的工作好搭档。 |
![]() |
